地中探査
地中探査の特徴
地中探査とは、電磁波、磁気、電気、音波などの物理的性質を活用して地下の状況を非破壊で調査する技術群です。
埋設物や地層構造、地下水脈などを特殊な機器で可視化できる重要な調査方法として、建設業界や考古学分野で広く活用されています。
特に、地中レーダー探査（GPR）は電磁波の反射特性を利用し、残杭や埋設配管、遺跡などの地下構造物を高精度で検出できます。
健基興業では、最新鋭の地中レーダー探査機器と専門技術者の豊富なノウハウにより、地中構造を非破壊で把握することが可能です。
地下インフラ工事や不動産取引において、事前の地中探査は極めて重要です。
地中の配管、基礎杭、空洞、水脈などを事前に確認することで、工事中のトラブルや予期しない追加費用を回避できます。
また、地中レーダー探査は土地を掘削する必要がないため、迅速かつコスト効率に優れ、広範囲の調査にも適しています。
この非破壊調査により、安全で確実な工事計画の策定と、プロジェクトの円滑な進行を実現します。
探査できる対象物と主な利用現場
地中探査は建設計画、土木工事、遺跡調査など、多岐にわたる分野で利用されています。
特に信頼と価値を守る、トラブル防止の観点などから、地中レーダ探査は日本全国の建設業・不動産業のお客様よりご依頼を頂いております。
| 利用現場 | 対象物 |
|---|---|
| 埋設物検知 | パイプケーブル埋設・投棄物 |
| 非破壊検査 | コンクリート、建造物、トンネル |
| 路面保全 | 舗装状態、空洞検出 |
| 土木・建設 | 地盤調査、掘削前監視 |
| 環境・農業 | 地下水、土壌水分、樹木、根の計測 |
| 地質・資源調査、遺跡探査 | 埋設物、構造物内部可視化 |
| 社会安全 | 不発弾検知 |
健基興業の強みと技術
1、最大11ｍ！地中レーダー探査による高深度探査
健基興業では探査深度能力が最大11mの統合GPRソリューションスタッキングアンテナを利用した地中レーダ探査を使用しています。
他社の数倍以上もの探査深度能力があり、超高深度の地中探査を実現しています。
地中レーダー探査によって、地中の配管、基礎や杭などの埋設物、空洞や水脈など地中を確認することで、地下インフラ工事や不動産取引の際、地中に埋設物がないか地中の状況を事前確認でき、事前に問題を回避することに繋がります。
さらに、この地中レーダー探査は非破壊かつ迅速に実施でき、土地を掘り起こす必要がないため、コスト効率にも優れ、広範囲の調査にも適しています。
※最大11mまで電磁波が到達します。
土壌の種類や状態（湿度や天候）によって、測定可能深度は異なります。

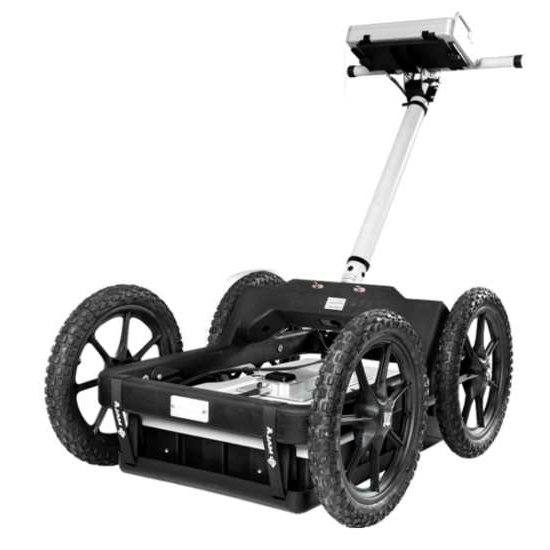

MALÅ Ground Explorer GX160
・アンテナ中心周波数160MHz
・ＳＮ比107dB
・時間ウィンドウ625ns

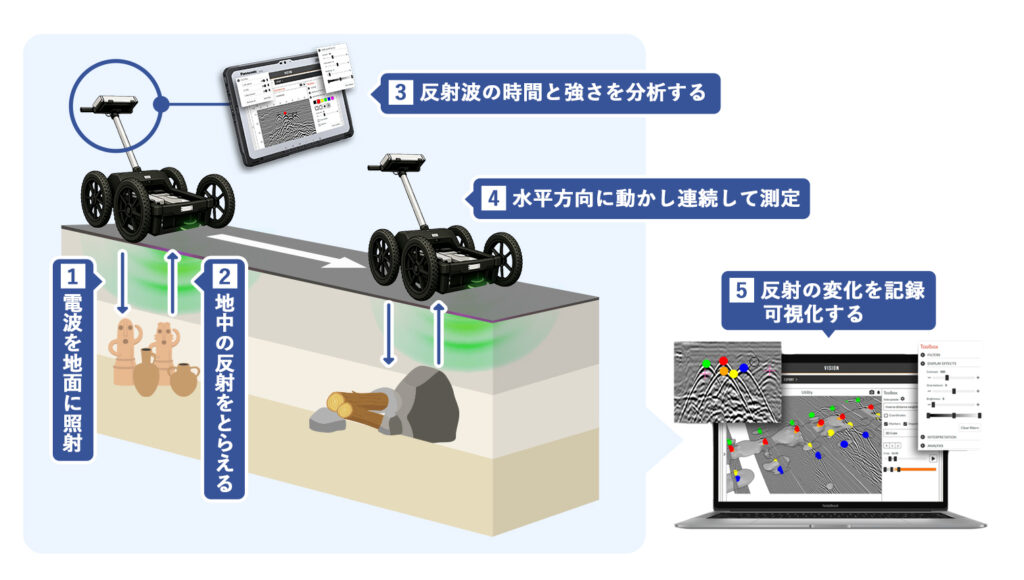

■地中レーダー探査とは？見えない地中を『見る』技術の仕組み
地中レーダー探査の仕組み
① 電波を地面に照射
地中レーダーのアンテナから、地面に向けて高周波の電波をまっすぐ照射します。
② 地中の反射をとらえる
電波が埋設物や地層の境目に当たると跳ね返り（反射し）、その反射波をレーダーが受信します。
③ 反射波の時間と強さを分析
反射波が戻ってくるまでの時間と強さを分析することで、埋設物の深さや位置を特定します。
④ レーダーを移動させて連続測定
レーダー本体を横方向に移動させながら連続的に測定することで、地中の変化を捉えていきます。
⑤ 測定データを記録・可視化
反射波の変化を記録し、専用ソフトで地中の構造を断面図のように可視化します。
埋設物の位置だけでなく、形状や規模まで把握可能です。
2、現場力×解析力でプロジェクトの効率化を実現
当社の地中探査サービスでは、単なるデータ取得に留まらない、解析・判断までを含めた一気通貫の対応が可能です。
豊富な現場経験を持つ技術者が、取得した波形データを解析し、お客様のニーズに合わせた実践的な判断材料を提供します。
お客様のメリット
✔ データの信頼性が高い → 経験豊富な技術者による解析のため、安心して現場判断に活用可能
✔ 工事リスクの低減 → 不確実性を排除した確かなデータに基づき、計画の最適化が可能
✔ コスト削減 → 無駄な試掘や再調査を防ぎ、プロジェクト全体の効率化を実現
「計測するだけ」ではなく、「使えるデータ」としてご提供することが、当社の強みです。
3、全国どこでも出張対応
当社は埼玉を拠点としながら、北海道から九州まで全国規模での出張対応が可能です。
地元業者では手配できない大規模案件や特殊な調査ニーズにも柔軟に対応し、これまで多数の実績を積み重ねてきました。
「地元では対応できない…」という案件も、ぜひご相談ください。
全国ネットワークと技術力を活かし、確実な地中探査サービスをご提供します。
4、他社比較
| 項目 | 一般的なGPR | 健基興業のGPR |
|---|---|---|
| 探査深度 | 土壌条件により異なるが、通常0.5m〜3m程度 | 最大11m （HDR技術とスタッキングアンテナによる超高深度探査） |
| 周波数特性 | 一般的に100MHz〜2GHzの範囲で使用 | 中心周波数160MHz、HDR技術により深度と精度を両立 |
| データ品質 | 通常の信号対雑音比（SNR） | SN比（107dB）で微弱な反射波も検出可能 |
| データ取得速度 | 一般的な処理速度 | 1000スキャン/秒で高速取得 |
| 対象物 | 埋設物、空洞、地質構造 | 埋設物、空洞、水脈、地下水、土壌水分など 多岐にわたる対象 |
| データ処理 | 後処理が必要な場合が多い | 現場でのリアルタイム解析とクラウド連携による 迅速なデータ提供 |
| 利用分野 | 建設・土木工事、遺跡調査、地質調査 | 建設計画、土木工事、遺跡調査、地質調査、 不動産取引、環境・農業など幅広い分野 |
地中レーダー探査の流れ
1．お問い合わせ
まずはお電話またはお問い合わせフォームよりご連絡ください。
2．現地情報の確認・ヒアリング
図面や写真などの資料をもとに、現地の状況を確認いたします。
必要に応じて、現地での事前確認も行います。
3．お見積りのご提示・ご発注
調査内容や規模に応じて、最適なお見積りをご提示いたします。
内容をご確認のうえ、ご納得いただけましたら正式なご発注となります。
4．現地での探査実施
ご希望の日時に専門スタッフが現地へお伺いし、地中レーダー探査を実施いたします。
5．データ解析
取得したデータは、AIと専門スタッフによる目視確認を組み合わせて解析いたします。
探査規模に応じて、解析には一定のお時間をいただく場合がございます。
6．報告書のご提出
調査結果は、図面や写真を用いて分かりやすくまとめた報告書としてご提出いたします。
電子データでの納品のほか、印刷製本での納品にも対応可能です。
よくある質問
事前の探査でトラブル回避！地中探査は健基興業へ
掘削作業時に予期せぬ岩盤や埋設管などが現れることで、作業が遅延したり、リスクが高まることはありませんか？
健基興業では、地中レーダーを用いた事前の地中探査を通じて、埋設物の位置や構造を精密に把握し、こうしたトラブルを未然に防ぎます。
作業前にリスク要因を洗い出すことで、作業に関わるすべての方に安心と安全を提供し、リスクアセスメントを大幅に低減します。
確実で効率的な施工を実現するために、最新の地中レーダーを活用した地中探査はぜひ健基興業にお任せください。
-
